Was unsere CV-Manschettensätze in einem Antriebsstrang bewirken

Als Hersteller von Universal-Gleichlaufgelenkmanschettensätzen Wir passen die Produktkonfiguration an die für jedes Projekt definierten Anwendungen, Betriebsgrenzen, Schnittstellen und Akzeptanzkriterien an.

Ein Gleichlaufgelenk überlebt nur, wenn seine Fettladung an Ort und Stelle bleibt und Schleifmittel draußen bleiben. Die Manschette ist die Barriere, die dies ermöglicht: Sie biegt sich mit dem Lenkwinkel und dem Aufhängungshub und hält gleichzeitig das Schmiermittel am Käfig, an den Kugeln und an den Laufbahnen fest. Sobald ein Stiefel reißt, wird Fett herausgeschleudert und Straßenschmutz dringt in die Verbindung ein. Der daraus resultierende Verschleiß macht sich in Kurvengeräuschen, Vibrationen unter Last und schließlich einem Achsausfall bemerkbar.

Wir fertigen Manschettensätze als komplette Austauschsätze und nicht als lose Gummiteile, sodass eine Werkstatt oder ein Händler eine Verbindung in einem Arbeitsgang restaurieren kann. Innen- und Außenstiefel weisen unterschiedliche Designs und Spezifikationen auf und sind nicht austauschbar. Deshalb ist unser Sortiment nach Gelenkposition und Fahrzeuganwendung geordnet.

Unser Antriebsstrang-Produktsortiment

Kofferraumsätze befinden sich in einem breiteren C.V. Gelenk- und Gelenkwellenprogramm. Die folgende Tabelle zeigt, wie jede Familie zu einer Aftermarket- oder Montageanforderung passt, sodass ein Projekt als einzelner Lieferumfang angeboten werden kann.

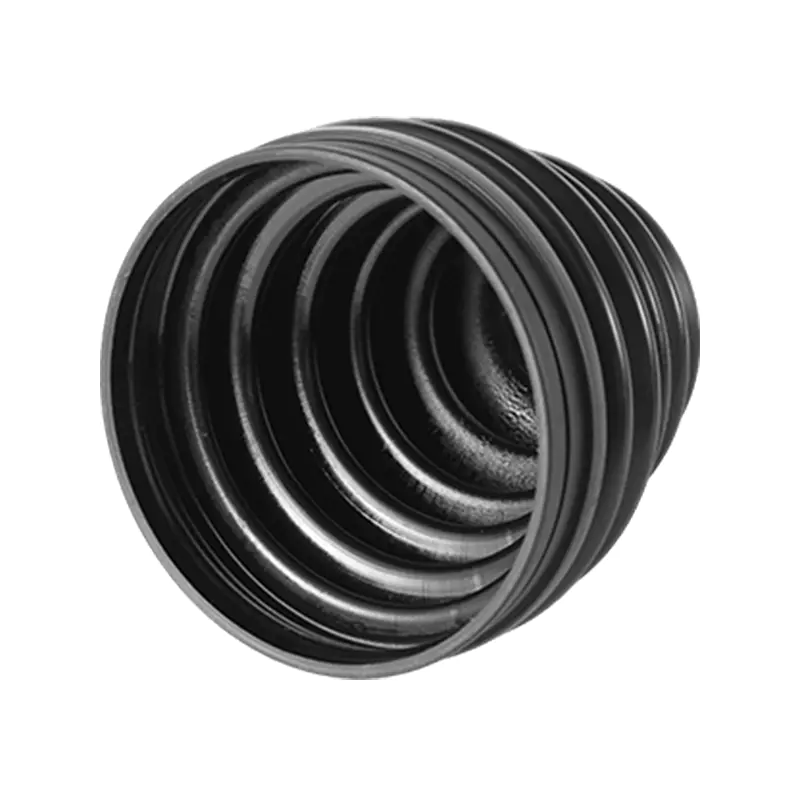

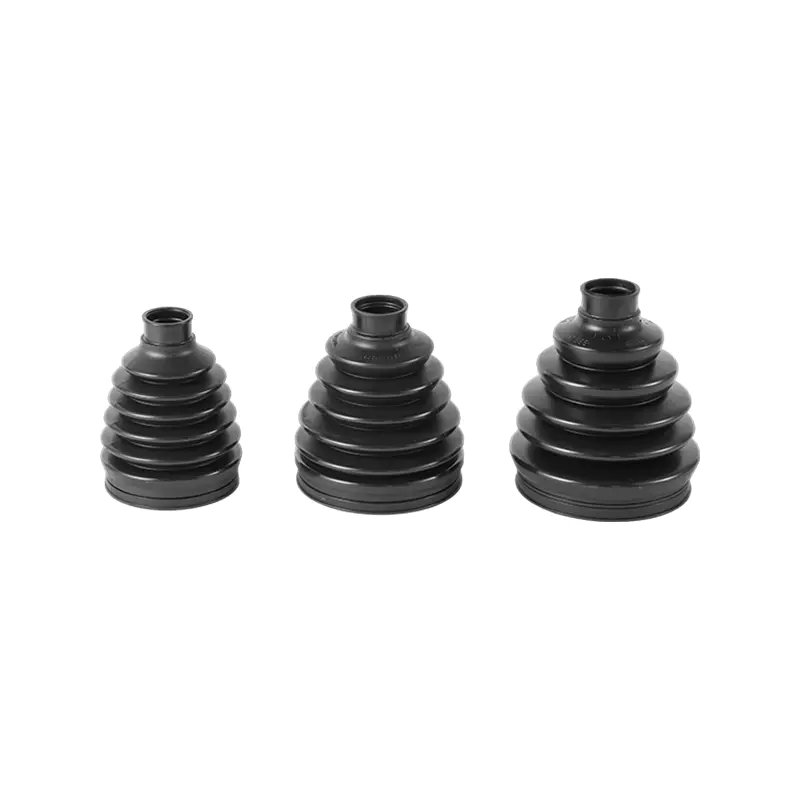

Zwei repräsentative Manschettenartikel in der aktuellen Produktion sind die staubdichte Schutzmanschette 103-2140/04438-16080/04427-0K020 aus elastischem Gummi für das Gleichlaufgelenk und die auslaufsichere Gleichlaufbalgabdeckung mit Kugelkäfig für die Antriebswelle 04427-0K020. Beide werden als Kofferraum-Kit mit den für die Installation erforderlichen Dichtungs- und Befestigungsteilen geliefert.

Stiefelkonstruktion und Materialauswahl

Die Lebensdauer des Stiefels wird durch die Verbindung, die Wandstärke und die Art und Weise, wie sich die Windungen unter der Artikulation falten, bestimmt. Wir formen Stiefel aus elastischem Gummi für den allgemeinen Ersatzteilmarkt, wo die Beständigkeit gegen Ozon, Fettangriff und wiederholtes Biegen wichtiger ist als jeder einzelne Härtewert. Neopren- und Thermoplasttypen werden dort eingesetzt, wo der Markt eines Kunden eine höhere Temperaturtoleranz oder eine verbesserte Flexibilität bei niedrigen Temperaturen erfordert.

• Verbindung: elastisches Gummi, Neopren oder thermoplastisches Elastomer, abgestimmt auf die Fettart und den Betriebstemperaturbereich.
• Geometrie: Anzahl und Profil der Windungen werden durch den maximalen Gelenkwinkel und den Eintauchweg des Gelenks bestimmt.
• Dichtflächen: Bohrungs- und Schulterabmessungen werden so kontrolliert, dass die Manschette auf dem Gelenkgehäuse und der Welle sitzt, ohne einzuklemmen.
• Behebung: Metallschellen, die auf den Wellen- und Gehäusedurchmesser abgestimmt sind und die richtige Bandbreite für den Stiefelhals haben.
• Fettfüllung: Die angegebene Menge pro Gelenk sorgt dafür, dass der Kofferraum beim Einbau weder unterfüllt noch überfüllt wird.

Passende Anwendung für alle Fahrzeugtypen

Kofferraumsätze werden bei der Reparatur und nicht bei der Neufahrzeugmontage verbraucht, daher muss das Sortiment eine breite Modellpalette mit einer überschaubaren Anzahl von Referenzen abdecken. Wir gruppieren Kits nach Gelenkposition, Wellendurchmesser, Kofferraumhalsabmessungen und den OE-Nummern, die sie ersetzen, sodass ein Händler einen Katalog erstellen kann, der Fahrzeuge mit hohem Umsatz abdeckt, ohne Duplikate mitzuführen.

Pkw und leichte Nutzfahrzeuge dominieren die Nachfrage, insbesondere Plattformen mit Frontantrieb, bei denen sowohl Innen- als auch Außengelenke an exponierten Stellen verlaufen. Höher fahrende Fahrzeuge und schwerere Lasten erhöhen die Gelenkigkeit und die Wärmeentwicklung, und diese Anwendungen profitieren von einem Kofferraum mit einem stärkeren Wandabschnitt und einer Mischung, die auch bei niedrigen Umgebungstemperaturen flexibel bleibt.

Spezifikationen, die wir vor der Produktion bestätigen

Jedes Stiefelset wird durch eine Reihe kleiner Abmessungen und Materialentscheidungen definiert. Durch die Bestätigung im Musterstadium wird verhindert, dass die Ausstattung später im Programm zurückgegeben wird.

• Gelenkposition: Innen- oder Außenbord und Gelenktyp, bei dem die Achse eine Dreibein-Innenbordkonstruktion verwendet.
• Wellendurchmesser und Gehäusebohrung an den Manschettensitzflächen.
• Stiefellänge, Faltungsprofil und maximaler Gelenkwinkel.
• Mischungssorte und angestrebter Betriebstemperaturbereich.
• Klemmentyp, Material und Bandabmessungen.
• Fetttyp und Füllgewicht pro Kit.
• Inhalt des Kits: Manschette, Klemmen, Fettbeutel, Sicherungsring oder Halteteile, je nach Bedarf.

Herstellung und Qualitätskontrolle

Bayzo ist in Yuhuan, Zhejiang, Chinas Zentrum für die Herstellung von Automobilteilen, tätig und verfügt über eigene Produktion und Inspektion anstelle eines ausgelagerten Handels. Unser Prozess reicht von der Rohstoffkontrolle über das Formen, die CNC-Bearbeitung von Metallkomponenten, die Montage und die Endkontrolle, wobei in jeder Phase bei allen Chargen der gleiche Maß- und Aussehensstandard eingehalten wird.

Zu den Kontrollpunkten speziell für Stiefelbausätze gehören die Überprüfung der Mischungscharge, die Dicke der geformten Wand und die Form der Faltung, die Abmessungen der Sitzfläche, der Klemmsitz und die Vollständigkeit des Bausatzes. Fertige Kits werden vor dem Versand auf Passgenauigkeit, Erscheinungsbild und korrekten Inhalt überprüft. Dies ist die praktische Grundlage für eine stabile Ersatzteilversorgung.

OEM/ODM-Entwicklung und Anpassung

Wir entwickeln Kofferraumsätze anhand von Kundenmustern, Zeichnungen oder OE-Nummern. Eine typische Entwicklungssequenz beginnt mit den Referenzdaten, geht dann zu einem passenden Muster für den Einbauversuch über und geht dann zur Serienproduktion über, sobald das Muster bestätigt ist. Im Rahmen desselben Programms sind kundenspezifische Verpackungen, Markenkennzeichnungen und marktspezifische Kit-Inhalte erhältlich.

Wenn ein Kunde eine komplette Achse und nicht nur eine Manschette liefert, können wir das Manschettenset zusammen mit C.V. anbieten. Gelenke und Wellenbaugruppen, sodass Gelenk, Manschette und Hardware als ein aufeinander abgestimmter Satz geliefert werden.

Installation, Wartung und Servicefreundlichkeit

Die korrekte Installation entscheidet darüber, ob ein Bootkit seine erwartete Lebensdauer erreicht. Die Verbindung muss von altem Fett und Schmutz gereinigt werden, die neue Fettfüllung muss gleichmäßig auf den Käfig und die Laufbahnen aufgetragen werden und die Manschette muss ohne Verdrehen positioniert werden, bevor die Klemmen festgezogen werden. Im Inneren der Manschette eingeschlossene Luft drückt die Windungen bei der Rotation nach außen, daher sollte die Manschette beim Zusammenbau der Verbindung entlüftet oder ausgeglichen werden.

• Überprüfen Sie die Manschetten bei jedem Wartungsintervall auf Risse, austretendes Fett oder lockere Klemmen.
• Setzen Sie die Manschette wieder ein und fetten Sie sie ein. Die Wiederverwendung eines Stiefels nach einer Kontamination verkürzt die Lebensdauer des Gelenks.
• Überprüfen Sie die Sitzflächen der Welle und des Gehäuses auf Riefen, bevor Sie eine neue Manschette anbringen.
• Bewahren Sie Ersatzsätze in derselben Referenzgruppe auf, um die Lagerhaltung in der Werkstatt zu vereinfachen.

Informationen, die wir zur Konfiguration Ihrer Lösung verwenden

Zur Erstellung einer Bootkit-Konfiguration und eines Angebots stützen wir uns auf die folgenden Projekteingaben. Wenn ein Kunde OE-Nummern und ein Muster bereitstellen kann, ist der Abgleich schneller und zuverlässiger.

• Fahrzeugmarke, Modell, Baujahr und Achsposition.
• Derzeit bereitgestellte OE-Nummer oder Mitbewerberreferenz.
• Mustermanschette oder Gelenk oder eine Maßzeichnung.
• Gelenktyp: Kugelgelenk innen oder außen oder dreibeinig innen.
• Wellendurchmesser und Gehäusebohrung an den Dichtflächen.
• Erforderlicher Mischungs- und Betriebstemperaturbereich.
• Kit-Inhalt und Verpackungsformat, einschließlich Branding-Anforderungen.
• Bestellmenge, Lieferplan und Zielmarkt.

Häufig gestellte Fragen

Können innere und äußere Gleichlaufmanschetten austauschbar verwendet werden?

Nein. Innen- und Außenmanschetten unterscheiden sich in Bohrung, Länge, Faltungsprofil und Klemmgröße, da sich die Gelenke unterschiedlich bewegen und eintauchen. Das Anbringen einer Außenmanschette an einem Innengelenk oder umgekehrt führt in der Regel innerhalb kurzer Zeit zu Fettverlust oder einer Beschädigung der Manschette.

Liefern Sie Stiefel-Kits als komplette Sets oder als einzelne Stiefel?

Wir liefern komplette Kits mit Manschette, Klemmen und Fett sowie Halteteilen, sofern die Anwendung diese erfordert. Es können auch individuelle Stiefel angeboten werden, wenn das Programm eines Kunden dies erfordert.

Aus welchem ​​Material bestehen Ihre CV-Manschetten?

Unsere standardmäßigen Aftermarket-Stiefel sind aus elastischem Gummi geformt. Für Anwendungen, die eine höhere Temperaturtoleranz oder eine bessere Flexibilität bei niedrigen Temperaturen erfordern, stehen Neopren- und Thermoplasttypen zur Verfügung. Die Mischung wird entsprechend der Fettart und den Betriebsbedingungen der Verbindung ausgewählt.

Kann man einen Kofferraumsatz nur anhand einer OE-Nummer entwickeln?

Ja. Wir entwickeln aus OE-Nummern, Kundenmustern oder Zeichnungen. Mithilfe einer OE-Nummer können wir die Gelenkfamilie und die wahrscheinlichen Abmessungen identifizieren. Ein Muster oder eine Zeichnung bestätigt dann die Dichtflächen und Manschettengeometrie vor der Serienproduktion.

Bieten Sie individuelle Verpackungen und Branding für Boot-Kits an?

Wir bieten Verpackungslösungen, Markenkennzeichnung und damit verbundene kundenspezifische Anpassungen basierend auf Kundenanforderungen, einschließlich marktspezifischer Kit-Inhalte und bedruckter Verpackungen.

In welche Märkte exportieren Sie CV-Boot-Kits?

Unsere Produkte werden nach Europa, Amerika, in den Nahen Osten, Südostasien, Afrika, Australien und in andere Regionen exportiert und beliefern auch den Inlandsmarkt.
